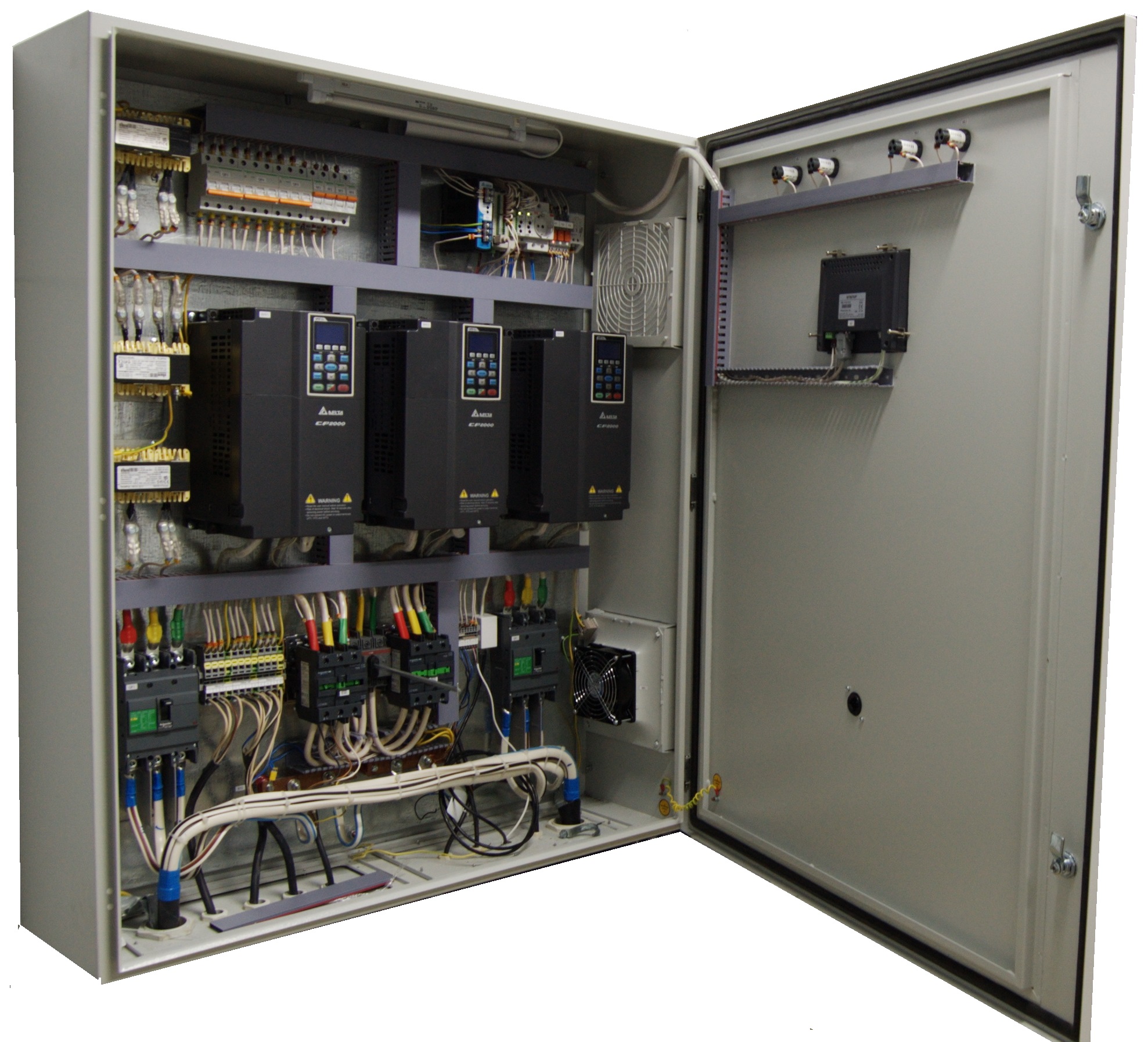

Шкафы управления АШУ с частотным регулированием предназначены для контроля и управления стандартными асинхронными электродвигателями одного типоразмера, в соответствии с сигналами управления. Стандартная линейка предусматривает изготовление шкафов для управления от одного до шести насосов. Нестандартная линейка может содержать любое количество насосов.
Шкаф управления обеспечивает:
Комплексную защиту электродвигателей посредством применения : Реле контроля фаз и мотор- автоматов;
Выбор количества насосов, используемых в процессе
Выбор режимов управления: ручной режим, автоматический режим с поддержанием давления и выравниванием моторесурса, автоматический режим поддержания давления без частотного преобразователя и с выравниванием моторесурса;
Автоматическое управление электродвигателями по сигналам от датчиков давления, защита насосной группы от «сухого» хода и контроль перепада давления;
Точное управление давлением при минимальных потерях в электродвигателе и максимальной эффективности;
Автоматическое отключение электродвигателей при коротком замыкании или срабатывании теплового реле, встроенного в автомат защиты двигателя;
Автоматическое отключение электродвигателей по сигналу отсутствия перепада давления и включение в работу резервного насоса;
Автоматическое взаимное резервирование электродвигателей;
Периодическую смену электродвигателей через заданные интервалы времени работы с целью выравнивания ресурса;
Дистанционную передачу сигнала "Авария насоса";
Текущие параметры системы постоянно отображаются на панели оператора;
Энергонезависимый журнал ошибок и аварий с отображением даты, времени регистрации события и подтверждения события;
Удаленное управление и диспетчеризация насосной станции по протоколу Modbus TCP (разъем для подключения заложен в каждой станции);
Защита корпуса IP54;
Климатическое исполнение УХЛ4.
