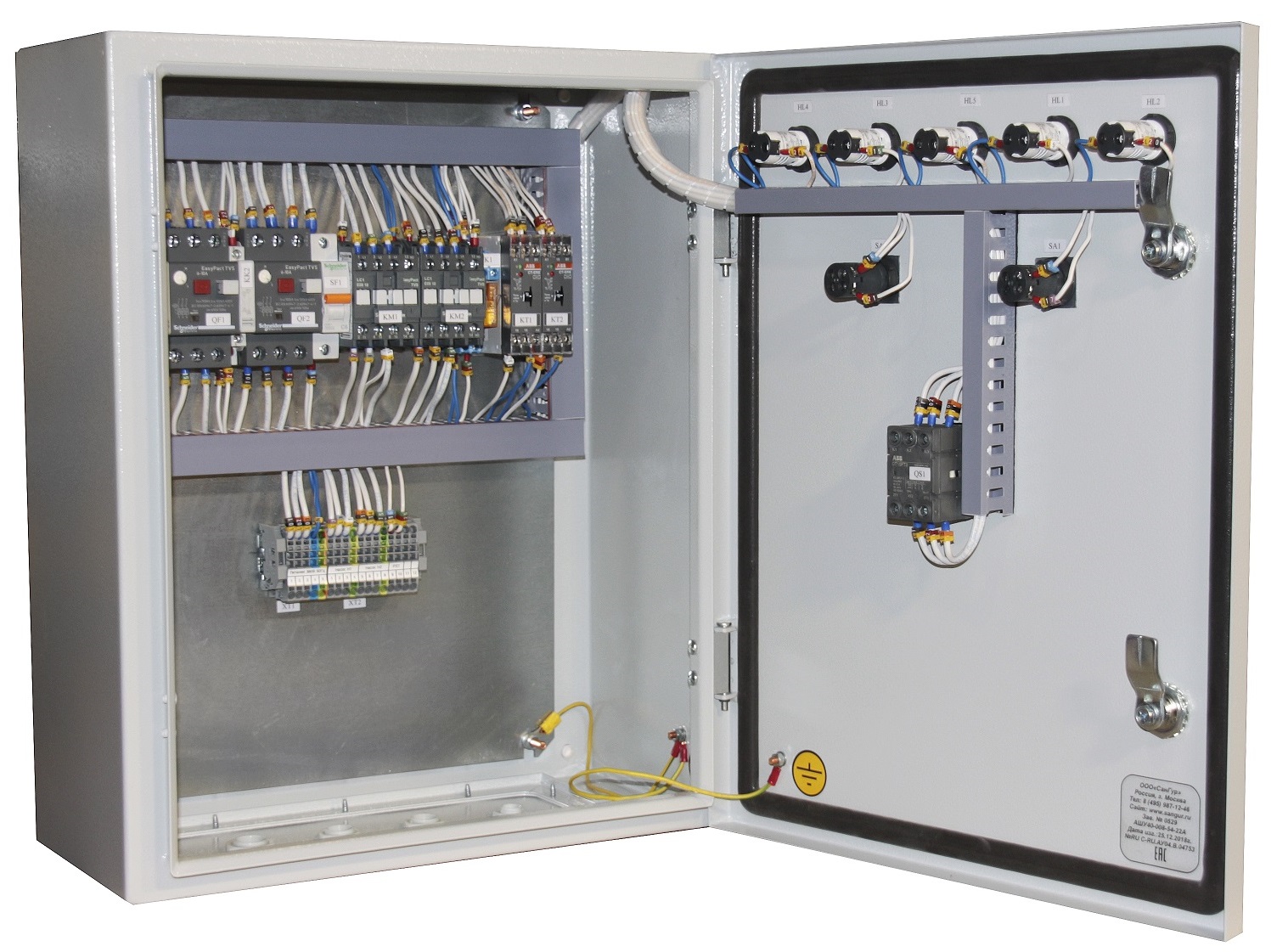

Шкаф управления предназначен для управления насосной станцией с заданным числом насосов.
Шкаф управления обеспечивает:
- Управление насосами;
-Защиту электродвигателей насосов от короткого замыкания, перекоса фаз, выпадения фаз, низкого/высокого напряжения, перегрузки.
-Работа от реле давления, реле протока и т.д.
Пример : описание работы шкафа управления для двух насосов мощностью 30 кВт для системы циркуляции:
Шкаф осуществляет управление двумя насосами мощностью 30 кВт. Пуск/останов насосов осуществляется с лицевой панели шкафа при помощи переключателей. К щиту подключается 2 реле протока (по одному на каждый насос), которые отслеживают наличие протока в системе, и в случае его отсутствия останавливает работу насосов.
Также в шкафу предусмотрено 2 реле времени КТ1 и КТ3 (по одному на каждый насос). Они необходимы для того, чтобы дать насосам создать проток при пуске, так как разомкнутое реле протока не даст запустить насосы. Время создания протока необходимо засечь и выставить на реле времени. Для того, чтобы перезапустить насос нужно отключить и снова включить переключатель на лицевой панели щита.
Пуск насосов осуществляется по схеме «звезда-треугольник». Переключение со «звезды» на «треугольник» осуществляется через определенный промежуток времени, который нужно выставить на реле времени КТ2 и КТ4 (для насосов Н1 и Н2 соответственно).
При подаче напряжения питания, после временного его отключения произойдет автоматический пуск насоса (если переключатель насоса установлен в положение «Пуск»).
 |  |
